Toshiba TCR2EN 200mA Low-Dropout-Regler
Die TCR2EN 200-mA-Low-Dropout-Regler von Toshiba sind CMOS-Universal-Spannungsregler mit Einzelausgang und einem Ein/Aus-Steuereingang. Der TCR2EN zeichnet sich durch eine niedrige Dropout-Spannung, einen geringen Ruhespannungsstrom und ein schnelles Einschwingverhalten unter Last aus. Die TCR2EN LDOs bieten eine Vielzahl von festen Ausgangsspannungen zwischen 1,0 V und 3,6 V und können bis zu 200 mA ansteuern. Die Bauteile unterstützen einen Überstromschutz und eine Selbstentladungsfunktion.
Die TCR2EN 200-mA-Low-Dropout-Regler von Toshiba bieten eine niedrige Dropout-Spannung von 160 mV (2,5-V-Ausgang, IOUT = 150 mA) mit einer niedrigen Ausgangsrauschspannung von 35 µVrms (2,5-V-Ausgang) und einem Last-Einschwingverhalten von nur ⊿VOUT = ±55 mV (IOUT = 1 mA ⇔ 150 mA, COUT = 1,0 µF).
Der TCR2EN ist in einem extrem kleinen geformten SDFN4-/SDFN4E-Kunststoffgehäuse (0,8 mm x 0,8 mm x 0,38 mm) untergebracht. Die Baureihe TCR2EN arbeitet mit kleinen keramischen Eingangs- und Ausgangskondensatoren, was sie ideal für tragbare Anwendungen macht, die eine hochdichte Leiterplattenbestückung erfordern, wie z. B. Mobiltelefone.
Merkmale
- Niedrige Dropout-Spannung
- VDO = 160 mV (typisch) bei einem Ausgang von 2,5 V, IOUT = 150 mA
- VDO = 210 mV (typisch) bei einem Ausgang von 1,8 V, IOUT = 150 mA
- VDO = 360 mV (typisch) bei 1,2-V-Ausgang, IOUT = 150 mA
- VDO = 490 mV (typisch) bei 1,0-V-Ausgang, IOUT = 150 mA
- Niedriges Ausgangsspannungsrauschen
- VNO = 35 µVrms (typisch) bei 2,5-V-Ausgang, IOUT = 10 mA, 10 Hz < f < 100 kHz
- VNO = 30 µVrms (typisch) bei 1,8-V-Ausgang, IOUT = 10 mA, 10 Hz < f < 100 kHz
- VNO = 23 µVrms (typisch) bei 1,2-V-Ausgang, IOUT = 10 mA, 10 Hz < f < 100 kHz
- VNO = 18 µVrms (typisch) bei 1,0-V-Ausgang, IOUT = 10 mA, 10 Hz < f < 100 kHz
- Schnelles Last-Einschwingverhalten (⊿VOUT = ±55 mV (typisch )) bei IOUT = 1 ⇔ mA 150 mA, COUT =1,0 µF)
- Niedriger Ruhe-Bias-Strom (IB = 35 µA (typisch) bei IOUT = 0 mA)
- Hohe Welligkeitsunterdrückung (R.R = 73 dB (typisch) bei 2,5-V-Ausgang, IOUT = 10 mA, f = 1 kHz)
- Großer Ausgangsspannungsbereich (VOUT = 1,0 V bis 3,6 V)
- Hohe VOUT-Genauigkeit ±1,0 % (1,8 V ≤ VOUT)
- Überstromschutz
- Automatische Entladung
- Pulldown-Verbindung zwischen STEUERUNG und GND
- Es können Keramikkondensatoren verwendet werden (CIN = 0,1 µF, COUT =1,0 µF)
- Extrem kleines Gehäuse SDFN4/SDFN4E (0,8 mm x 0,8 mm x 0,38 mm)

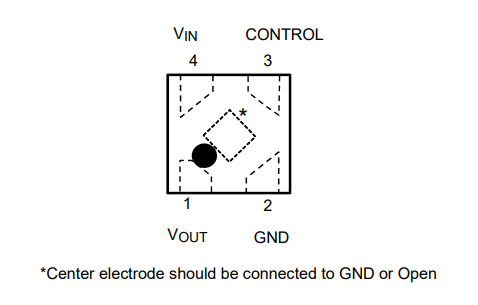

Pin-Belegungen

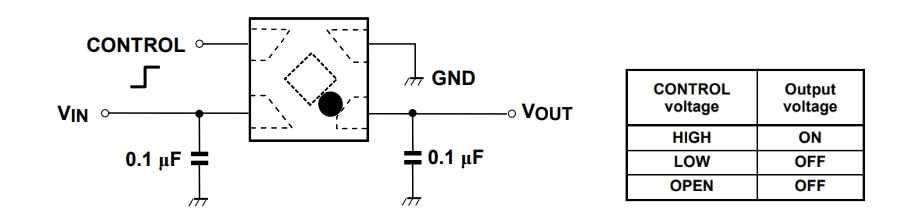

Applikations-Schaltung
Veröffentlichungsdatum: 2022-01-12
| Aktualisiert: 2022-03-11
