Toshiba TCR3LM 300-mA-Low-Dropout-Regler
Die TCR3LM 300-mA-Low-Dropout-Regler (LDO) von Toshiba sind Universal-CMOS-Spannungsregler mit Einfachausgang und einem Ein-/Aus-Steuereingang mit niedrigem Ruhestrom. Diese Spannungsregler sind in festen Ausgangsspannungen zwischen 0,8 V und 5,0 V verfügbar und können bis zu 300 mA antreiben. Diese Bauteile verfügen über einen Überstromschutz, eine thermische Abschaltung und eine automatische Entladung. Die TCR3LM-Baureihe von Toshiba wird in einem extrem kleinen DFN4D-Kunststoffgehäuse (1,0 mm x 1,0 mm; T 0,37 mm (typisch)) angeboten und verfügt über einen niedrigen Ruhestrom (IB = 1,2 μA (typisch) bei IOUT = 0 mA). Da für die TCR3LM-Baureihe kleine Eingangs- und Ausgangskondensatoren aus Keramik mit 0,47 μF verwendet werden können, eignen sich diese Bauteile hervorragend für tragbare Applikationen, die eine Board-Bestückung mit hoher Dichte erfordern, wie z. B. Mobiltelefone.
Merkmale
- Extrem kleines DFN4D-Gehäuse (1,0 mm x 1,0 mm, T 0,37 mm (typ.))
- Niedriger Ruhestrom (IB (ON) = 1,2 μA (typ.) bei IOUT = 0 mA)
- Hohes Welligkeitsunterdrückungsverhältnis (74 dB (typ.) bei 100 Hz, 0,8 V Ausgang)
- Schnelles Last-Einschwingverhalten (-70/+35 mV bei 2,8 V Ausgangsspannung, IOUT = 1 mA ⇔ 100 mA)
- Niedrige Dropout-Spannung (VDO = 213 mV (typ.) Bei 2,8 V Ausgangsspannung, IOUT = 200 mA)
- Großer Ausgangsspannungsbereich (VOUT = 0,8 V bis 5,0 V)
- Überstromschutz
- Thermische Abschaltung
- Automatische Entladung
- Enthält eine Pull-Down-Verbindung zwischen CONTROL und GND
- Keramikkondensatoren können verwendet werden (CIN = 0,47 μF, COUT = 0,47 μF)

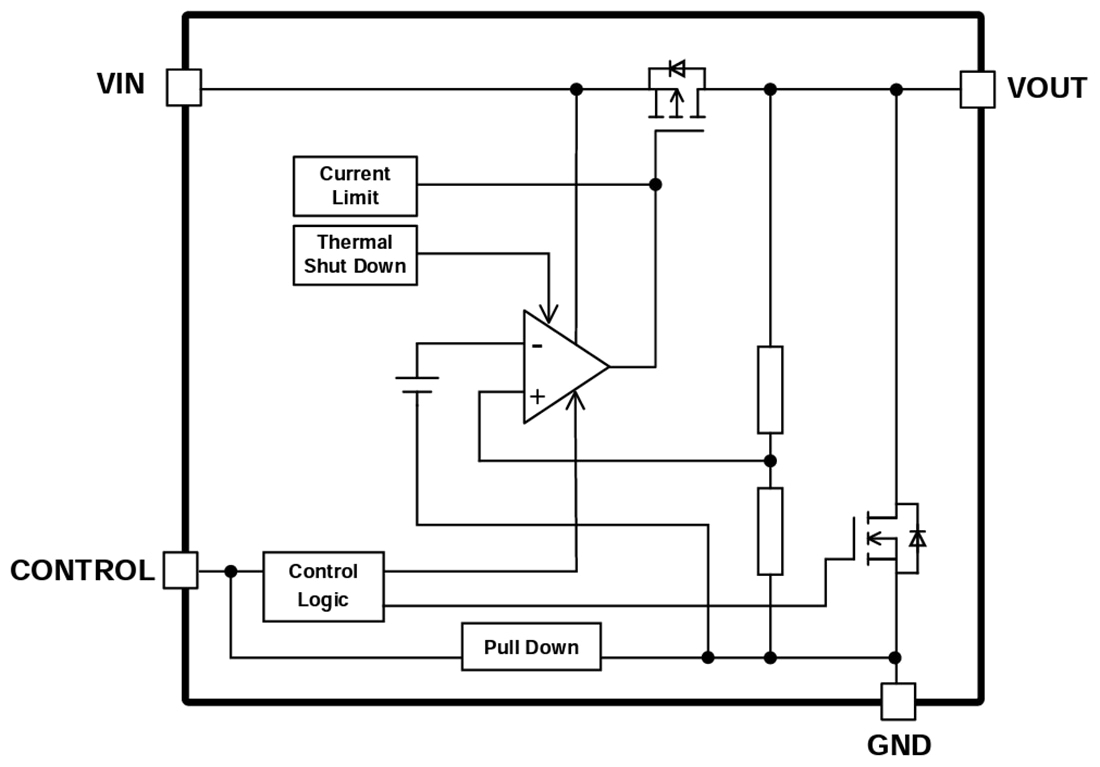

Blockdiagramm
