Toshiba TCR3RM 300-mA-Low-Dropout-Regler
Die TCR3RM 300mA Low-Dropout-Regler von Toshiba sind CMOS-Universal-Spannungsregler mit Einzelausgang und einem Ein/Aus-Steuereingang. Der TCR3RM bietet ein niedriges Ausgangsspannungsrauschen und ein extrem hohes Welligkeitsunterdrückungsverhältnis. Die LDOs werden in festen Ausgangsspannungen zwischen 0,9 V und 4,5 V angeboten und können bis zu 300 mA ansteuern. Die Bauteile unterstützen Überstromschutz, thermische Abschaltung und automatische Entladung.
Die TCR3RM 300-mA-Low-Dropout-Regler von Toshiba verfügen über ein hohes Welligkeitsunterdrückungsverhältnis von 100 dB (f = 1 kHz, 2,8-V-Ausgang).
Das TCR3RM ist in einem extrem kleinen DFN4C/DFN4F-Kunststoffgehäuse (1,0 mm x 1,0 mm; T 0,38 mm) untergebracht. Die Baureihe TCR3RM arbeitet mit kleinen keramischen Eingangs- und Ausgangskondensatoren, was sie ideal für tragbare Anwendungen macht, die eine hochdichte Leiterplattenbestückung erfordern, wie z. B. Mobiltelefone.
Merkmale
- Extrem kleines Gehäuse DFN4C/DFN4F (1,0 mm x 1,0 mm; T 0,38 mm (typisch))
- Hohes Welligkeitsunterdrückungsverhältnis von 100 dB (typisch) bei 1 kHz (VOUT = 2,8 V)
- Hohes Welligkeitsunterdrückungsverhältnis von 93 dB (typisch) bei 10 kHz (VOUT = 2,8 V)
- Hohes Welligkeitsunterdrückungsverhältnis von 68 dB (typisch) bei 100 kHz (VOUT = 2,8 V)
- Hohes Welligkeitsunterdrückungsverhältnis von 68 dB (typisch) bei 1 MHz (VOUT = 2,8 V)
- Niedrige Ausgangsrauschspannung (VNO = 5 uVrms (typisch) bei 10 ≤ Hz f 100 kHz)
- Niedriger Ruhestrom (IB = 7 uA (typisch) bei IOUT = 0 mA)
- Überstromschutz
- Thermische Abschaltung
- Automatische Entladung
- Niedrige Dropout-Spannung
- VDO = 130 mV (typisch), VOUT = 2,8 V, IOUT = 300 mA
- Großer Ausgangsspannungsbereich (VOUT = 0,9 V bis 4,5 V)
- Pulldown-Verbindung zwischen STEUERUNG und GND
- Es können Keramikkondensatoren verwendet werden(CIN = 1 μF, COUT =1 μF)
Applikationen
- Leistungs-IC für tragbare Applikationen

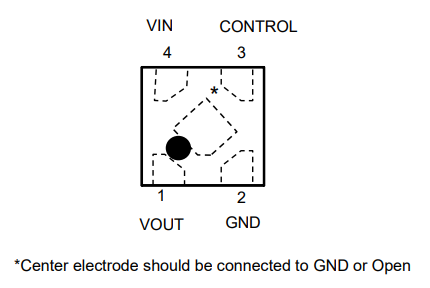

Pin-Belegungen

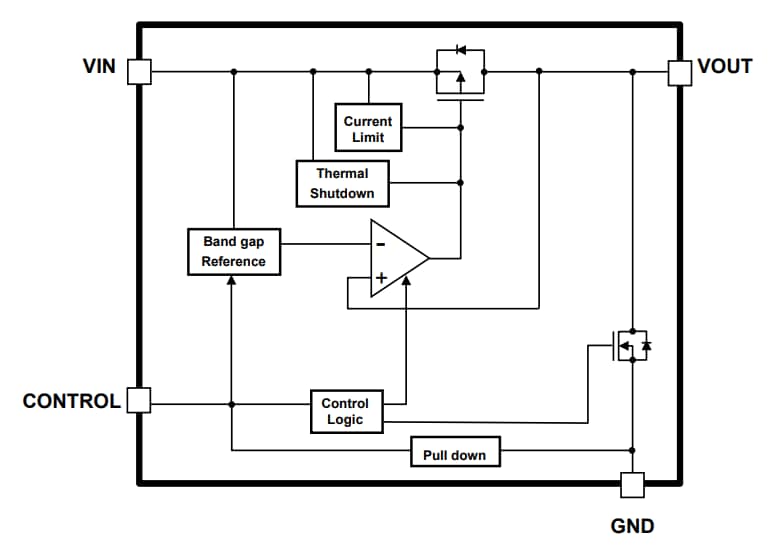

Blockdiagramm
