Toshiba TCR3UM 300-mA-Low-Dropout-Regler
Die TCR3UM 300mA Low-Dropout-Regler von Toshiba sind CMOS-Universal-Spannungsregler mit Einzelausgang und einem Ein/Aus-Steuereingang. Der TCR3UM zeichnet sich durch einen extrem niedrigen Ruhespannungsstrom und eine niedrige Dropout-Spannung aus. Die LDOs unterstützen feste Ausgangsspannungen zwischen 0,8 V und 5,0 V und können bis zu 300 mA ansteuern. Außerdem bieten die Bauteile einen Überstromschutz, eine thermische Abschaltfunktion und eine automatische Entladung.
Der TCR3UM 300-mA-Low-Dropout-Regler von Toshiba hat eine niedrige Dropout-Spannung von 196 mV (3,3 V Ausgang, IOUT = 300 mA).
Der TCR3UM ist in einem extrem kleinen DFN4/DFN4E-Kunststoffgehäuse (1,0 mm x 1,0 mm; T 0,60 mm) untergebracht. Die TCR3UM-Serie arbeitet mit kleinen keramischen Eingangs- und Ausgangskondensatoren und ist damit ideal für tragbare Anwendungen, die eine hohe Packungsdichte erfordern, wie z. B. Mobiltelefone, IoT-Geräte und tragbare Geräte.
Merkmale
- Ultra kleines Gehäuse DFN4/DFN4E (1,0 mm x 1,0 mm; t 0,60 mm (max.))
- Niedriger Ruhestrom (IB = 0,34 μA (typisch) bei IOUT = 0 mA Ausgangsspannung bis 1,5 V)
- Hohes Welligkeitsunterdrückungsverhältnis von 70 dB (typisch) bei 0,8-V-Ausgang
- Schnelles Einschwingverhalten bei Last von -51/+36 mV bei 0,8-V-Ausgang, IOUT = 1 mA⇔50 mA
- Low-Dropout-Spannung
- VDO = 196 mV (typisch) bei 3,3-V-Ausgang IOUT = 300 mA
- Großer Ausgangsspannungsbereich (VOUT = 0,8 V bis 5,0 V)
- Hohe VOUT-Genauigkeit von ±1,0 % (1,8 V ≤ VOUT)
- Überstromschutz
- Thermische Abschaltfunktion
- Automatische Entladung
- Einschaltstrom-Schutzschaltung
- Pulldown-Verbindung zwischen STEUERUNG und GND
- Es können Keramikkondensatoren verwendet werden (CIN = 1 μF, COUT = 1 μF)
Applikationen
- Leistungs-IC spezielle für
- Tragbare Applikationen
- IoT-Ausrüstung
- Wearables

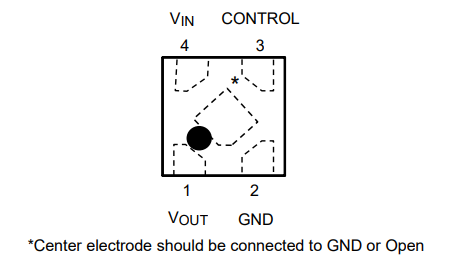

Pin-Belegungen

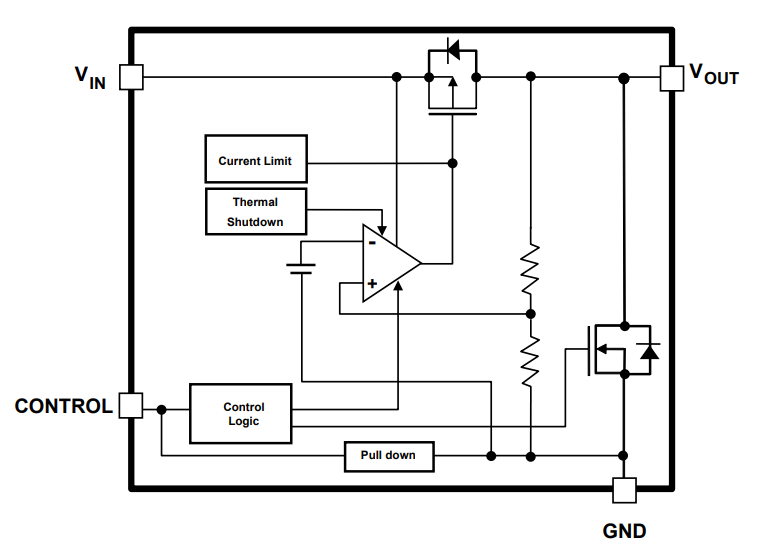

Blockdiagramm
