Toshiba TCR5FM CMOS-Low-Dropout-Regler
Die CMOS-Low-Dropout-Regler (LDO) TCR5FM von Toshiba sind universelle, einkanalige Spannungsregler mit Ein/Aus-Steuereingang, die eine LDO-Ausgangsspannung und ein sehr hohes Welligkeitsunterdrückungsverhältnis bieten. Diese Spannungsregler von Toshiba sind mit festen Ausgangsspannungen zwischen 0,9 V und 5.0 V erhältlich und können bis zu 500 mA ansteuern. Die TCR5FM Regler verfügen über einen Überstromschutz, eine thermische Abschaltung und automatische Entladung.Diese Regler sind im extrem kleinen DFN4D-Kunststoffgehäuse (in der Regel 1,0 mm x 1,0 mm x 0,37 mm) erhältlich und verfügen über ein hohes Welligkeitsunterdrückungsverhältnis von 91 dB (f = 1 kHz 2,8 V Ausgang). Bei der Baureihe TCR5FM können kleine keramische Eingangs-/Ausgangskondensatoren von 1 μF verwendet werden. Diese Bauteile sind ideal für tragbare Applikationen, die eine hochdichte Leiterplattenbestückung erfordern, wie z. B. Mobiltelefone.
Merkmale
- Ultrakleines, oberflächenmontiertes DFN4D-Gehäuse von 1,0 mm x 1,0 mm x 0,37 mm
- Hohes Welligkeitsunterdrückungsverhältnis
- 91 dB typisch bei 1 kHz, 2,8 V Ausgang
- 89 dB typisch bei 10 kHz, 2,8 V Ausgang
- 67 dB typisch bei 100 kHz, 2,8 V Ausgang
- 59 dB typisch bei 1 MHz und einem Ausgang von 2,8 V
- Niedrige Ausgangsrauschspannung von 5 µVRMS (typisch) bei 10 Hz ≤ f ≤ 100 kHz
- Niedriger Ruhestrom von 10 μA (typisch) bei IOUT = 0 mA
- Geringe Dropout-Spannung von 220 mV (typisch) bei einem Ausgang von 2,8 V, I OUT = 500 mA
- Schnelles Einschwingverhalten der Last
- ΔVOUT = -60 mV/+40 mV (typisch) bei IOUT = 1 mA bis 500 mA, Ausgang von 2,8 V
- ΔVOUT = -75 mV/+25 mV (typisch) bei IOUT = 0 mA bis 100 mA, Ausgang von 2,8 V
- Überstromschutz
- Steuerfunktion für die Anstiegsrate zur Unterdrückung des Einschaltstroms
- Überhitzungsschutz
- Automatische Entladung
- Breiter Ausgangsspannungsbereich von 0,9 V bis 5,0 V
- Pulldown-Verbindung zwischen STEUERUNG und GND
- Es können Keramikkondensatoren verwendet werden (CIN = 1,0 μF, COUT = 1,0 μF)
- Einfachausgang mit positiver Polarität
- RoHS-konform
Applikationen
- Smartphones und Mobilgeräte
- Tragbare Elektronik
- CMOS-Bildsensoren
- HF-Module und Hochfrequenzschaltungen
- BLUETOOTH® und IoT (Internet of Things) Chipsätze
- Kameramodule und Modems
- NAND-Controller und MCUs
Technische Daten
- Eingangsspannungsbereich von 1,55 V bis 5,5 V
- Steuerspannungsbereich von 0 V bis 5,5 V
- Betriebsausgangsspannungsbereich von 0,9 V bis 5,0 V
- DC-Ausgangsstrom von 500 mA
- Maximaler Leistungsverlust von 420 mW
- Ausgangskapazität von ≥1,0 μF
- Leitungsregelung 1,5 mV (typ.)
- Lastregelung 20 mV (typ.)
- Maximaler Ruhestrom von 20 μA
- Maximaler Standby-Strom von 0,8 μA
- Maximaler Steuer-Pull-Down-Strom von 0,2 μA
- Maximale Dropout-Spannung von 337 mV
- Ausgangsrauschspannung von 5 µVRMS (typisch)
- Typischer Unterdrückungsverhältnisbereich: 59 dB und 91 dB
- Last-Einschwingverhaltensbereich von -75 mV bis +40 mV
- Typische Ausgangsspannungs-Anstiegsrate: 5 mV/μs
- Maximales Ausgangsstromlimit 1090 mA, 500 mA typisch
- Thermische Abschaltschwelle
- +160 °C steigend
- +140 °C fallend
- Steuerpinspannung
- Maximaler HIGH-Pegel 5,5 V, typisch 0,79 V
- Maximaler LOW-Pegel 0,4 V, typisch 0 V
- Typischer Durchgangswiderstand beim Entladen: 30 Ω
- Typisches Gewicht: 1,1 mg
- -40 °C bis +125 °C Betriebstemperaturbereich
- +150 °C maximale Sperrschichttemperatur

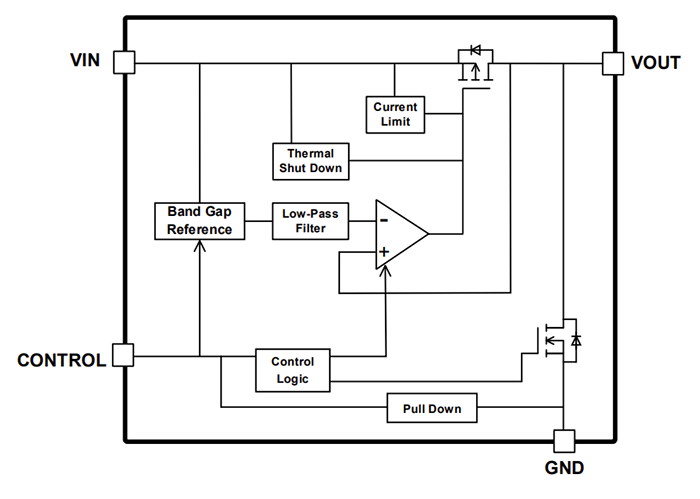

Blockdiagramm

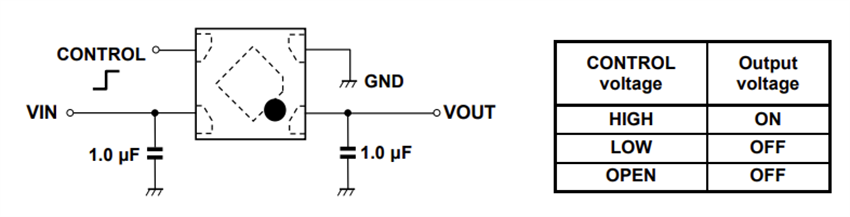

Applikations-Schaltdiagramm
