Vishay / BC Components SMDY1 Automotive-Sicherheitskondensatoren mit Keramikscheibe
Vishay / BC Components SMDY1 Automotive-Sicherheitskondensatoren mit Keramikscheibe sind AEC-Q200-qualifiziert und für die EMI/RFI- Unterdrückung und -Filterung in rauen Umgebungen mit hoher Luftfeuchtigkeit ausgelegt. Diese oberflächenmontierbaren Keramikscheiben-Sicherheitskondensatoren für AC-Leitungen im Automobilstandard von Vishay kombinieren eine Y1-Nennleistung von 500 VAC und 1.500 VDC mit einer hohen Kapazität von 4.700 pF. Die SMDY1 Automotive-Baureihe bietet eine hohe Feuchtigkeitsbeständigkeit mit einer Feuchtigkeitsbeständigkeitsklasse IIB (gemäß IEC60384-14 Anhang I) und besteht die 85/85/1.000 h Prüfung. Diese Kondensatoren dienen der EMI-Unterdrückung und der Primär-Sekundär-Kopplung bei Akkuladegeräten für Plug-in-Hybrid- und Elektrofahrzeuge (PHEVs/EVs). Die Bauteile eignen sich auch hervorragend als Filterkondensatoren für AC/DC-Wandler in Plug-in-Hybrid-/Elektrofahrzeuge und Hybridfahrzeuge (HEVs).
Merkmale
- AEC-Q200-qualifiziert
- Widersteht einer 85/85/1.000 h Prüfung
- Kann 1.000 Temperaturzyklen überstehen (von -55 °C bis +125 °C)
- Konform mit IEC 60384-14
- Hochzuverlässig
- Feuchtigkeitsbeständigkeitsklasse IIB gemäß Anhang I erreicht
- Einschicht-AC-Scheibensicherheitskondensatoren
- Oberflächenmontage
- PPAP (AIAG-Version) verfügbar
Applikationen
- PHEVs/EVs und HEVs
- Filterkondensatoren auf AC/DC-Wandlern
- Y-Kondensatoren zur EMI-Unterdrückung und Primär-Sekundär-Kopplung auf Akkuladegeräten
- X1, Y1 gemäß IEC 60384-14
- EMI/RFI-Unterdrückung und -Filterung
Technische Daten
- Keramik Klasse 2
- Y5U Keramikdielektrikum
- Nennspannung
- 500 VAC (Y1)
- 760 VAC (X1)
- 1.500 VDC (Anhang H)
- ±20 % Toleranz
- Mindestkapazität: 470 pF
- Maximale Kapazität: 4.700 pF
- -55 °C bis +125 °C Betriebstemperaturbereich

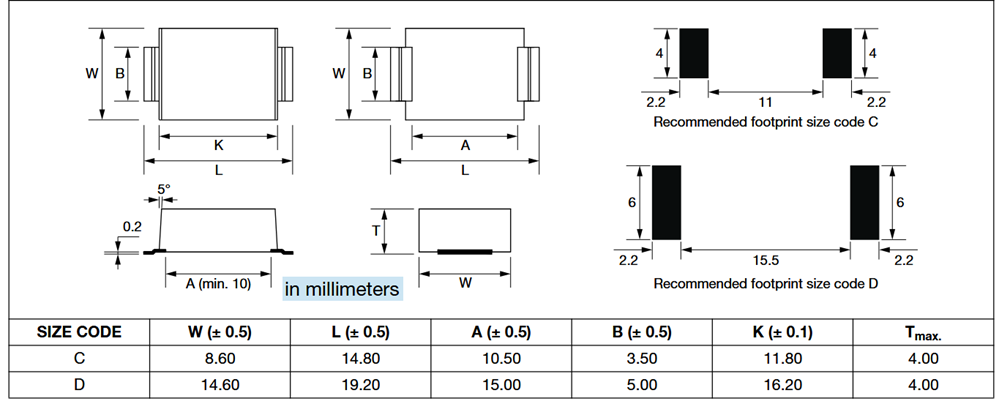

Abmessungen
Weitere Ressourcen
Infografik
