Vishay / Thin Film DFN-Dual-Flat-Dünnschicht-Widerstandsnetzwerke

DFN- und DFN-Teiler-Dünnschicht-Präzisionswiderstandsnetzwerke von Vishay in einem oberflächenmontierbaren Dual-Flat-NO-Lead-geformten Gehäuse bieten isolierte Dünnschicht-Präzisionswiderstände in einem Dual-Flat-No-Lead-Gehäuse von 4 mm x 4 mm mit einem Rastermaß von 0,8 mm. Die Netzwerke sparen 50 % Board-Fläche im Vergleich zu herkömmlichen SOIC-Gehäusen. Die DFN-Widerstandsnetzwerke von Vishay eignen sich hervorragend für Applikationen von Operationsverstärkern mit einem Verstärkungsfaktor Eins, die ein geschlossenes TC-Tracking und enge Verhältnistoleranzen über die Temperatur erfordern. DFN-Teilerwiderstände bieten einen großen Verhältnisbereich.

Datenblätter

Merkmale

  • DFN
    • Anschlussrastermaß von 0,8 mm
    • MSL Stufe 1 gemäß J-STD-020
    • Niedriges Profil mit 1 mm festgelegter Höhe
    • Kleine Größe von 4 mm x 4 mm, spart Board-Fläche von 50 % im Vergleich zu SOIC-Gehäusen
    • Großer Widerstandsbereich von 100 Ω bis 100 kΩ verfügbar
    • Individuelle Konfigurationen erhältlich
    • Niedriger TCR von ±25 ppm, TCR-Tracking von ±3 ppm
    • Verhältnistoleranzen bis ±0,025 %
  • DFN-Teiler
    • Anschlussrastermaß von 0,8 mm
    • MSL Stufe 1 gemäß J-STD-020
    • Niedriges Profil mit 1 mm festgelegter Höhe
    • Kleine Größe von 4 mm x 4 mm, spart Board-Fläche von 50 % im Vergleich zu SOIC-Gehäusen
    • Niedriger TCR von ±25 ppm, TCR-Tracking von ±5 ppm

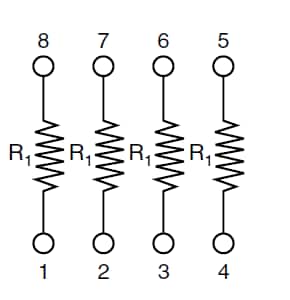

DFN - Schaltplan

Schaltplan - Vishay / Thin Film DFN-Dual-Flat-Dünnschicht-Widerstandsnetzwerke

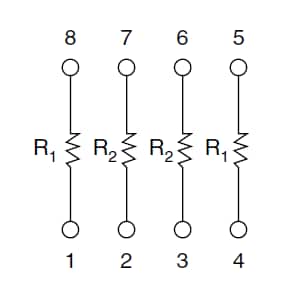

DFN-Teiler - Schaltplan

Schaltplan - Vishay / Thin Film DFN-Dual-Flat-Dünnschicht-Widerstandsnetzwerke
View Results ( 21 ) Page
Teilnummer Beschreibung Serie Widerstandswerte
DFNA10-1T5 Widerstandnetzwerke u. -Arrays Precision Thin Film 10 kOhms, 1 kOhms (R1/R2) 0.1%, 25PPM, 100V DFN (Divider) 10 kOhms, 1 kOhms
DFNA1003AT5 Widerstandnetzwerke u. -Arrays 100Kohms 0.1%ABS 0.05% RATIO DFN 100 kOhms
DFNA1001AT5 Widerstandnetzwerke u. -Arrays 1Kohms 0.1%ABS 0.05% RATIO DFN 1 kOhms
DFNA5002AT5 Widerstandnetzwerke u. -Arrays 50Kohms 0.1%ABS 0.05% RATIO DFN 50 kOhms
DFNA1002AT5 Widerstandnetzwerke u. -Arrays 10Kohms 0.1%ABS 0.05% RATIO DFN 10 kOhms
DFNA1002DT1 Widerstandnetzwerke u. -Arrays 10K OHM .5%/0.1% 8PIN DFN 10 kOhms
DFNA100-1T1 Widerstandnetzwerke u. -Arrays DFNA 100K 1K 0.1%ABS 0.05%RATIO T1 e3 DFN (Divider) 1 kOhms, 100 kOhms
DFNA100-1T5 Widerstandnetzwerke u. -Arrays 100K 1K 0.1%ABS 0.05% RATIO DFN (Divider) 1 kOhms, 100 kOhms
DFNA1001ATS Widerstandnetzwerke u. -Arrays DFNA 1K 0.1%ABS 0.05%RATIO TS e3 DFN 1 kOhms
DFNA1002AT3 Widerstandnetzwerke u. -Arrays DFNA 10K 0.1%ABS 0.05%RATIO T3 e3 DFN 10 kOhms
Veröffentlichungsdatum: 2018-10-31 | Aktualisiert: 2023-03-11
