Vishay / Siliconix SiC476/SiC477/SiC478/SiC479 microBUCK®-Wandler
Vishay/Siliconix SiC476/SiC477/SiC478/SiC479 microBUCK®-DC/DC-Wandler sind synchrone Abwärtsregler mit großer Eingangsspannung, hohem Wirkungsgrad und integrierten High-Side- und Low-Side-Leistungs-MOSFETs. Die SiC476/SiC477/SiC478/SiC479 Controller verfügen über eine Leistungsstufe, die von einer Eingangsschiene von 4,5 V bis 55 V einen hohen Dauerstrom mit einer Schaltfrequenz von bis zu 2 MHz und eine einstellbare Ausgangsspannung bis hinunter auf 0,8 V liefern kann. Aufgrund dieser Funktionen eignen sich die DC/DC-Wandler für verschiedene Applikationen, wie z. B. Computer, Unterhaltungselektronik, Telekommunikation und Industrie.
Die SiC476/SiC477/SiC478/SiC479 microBUCK-DC/DC-Wandler-Architektur von Vishay/Siliconix bietet ein extrem schnelles Einschwingverhalten mit minimaler Ausgangskapazität und enger Welligkeitsregelung bei sehr geringer Last. Die DC/DC-Wandler sind intern kompensiert und mit jedem Kondensator stabil.
Die Regler verfügen über einen vollständigen Satz an Schutzfunktionen, die Überstromschutz (OCP), Ausgangsüberspannungsschutz (OVP), Kurzschluss-Sicherung (SCP) Ausgangsunterspannungsschutz (UVP) und thermische Abschaltung (OTP) umfassen. Das Bauteil verfügt außerdem über UVLO für die Eingangsschiene und einen benutzerprogrammierbaren Soft-Start.
Der SiC476/SiC477/SiC478/SiC479 ist in einem 3-A-, 5-A-, 8-A-, 12-A-Pin-kompatiblen, bleifreien (Pb), leistungsverbesserten MLP55-27L-Gehäuse von 5 mm x 5 mm verfügbar.
Merkmale
- Vielseitig
- Einzelversorgungsbetrieb von einer Eingangsspannung von 4,5 V bis 55 V
- Einstellbare Ausgangsspannung bis hinunter zu 0,8 V
- Skalierbare Lösung von 3 A (SiC479), 5 A (SiC478), 8 A (SiC477), 12 A (SiC476)
- Verfolgungsfunktion für Ausgangsspannung und Sequenzierung mit Vorspannungs-Start-up
- ±1 % Ausgangsspannungsgenauigkeit bei -40 °C bis +125 °C
- Interne Kompensation
- Hoher Wirkungsgrad
- 98 % Spitzen-Wirkungsgrad
- 4 µA Versorgungsstrom bei Abschaltung
- Betriebsstrom, nicht-schaltend von 156 µA
- Hochgradig konfigurierbar
- Einstellbare Schaltfrequenz von 100 kHz bis 2 MHz
- Einstellbarer Soft-Start und wählbare voreingestellte Strombegrenzung von 100 %, 75 % und 50 %
- Zwei Betriebsmodi: erzwungener kontinuierlicher Stromleitungs- oder Stromsparmodus
- Robust und zuverlässig
- Ausgangsüberspannungsschutz
- Ausgangsunterspannungsschutz/Kurzschluss-Sicherung mit automatischer Wiederholung
- Power-Good-Flag und Übertemperaturschutz
- Unterstützt von Vishay PowerCAD Online-Design-Simulation
- Designsupport-Tools
Applikationen
- Industrie und Automatisierung
- Heimautomatisierung
- Industrie- und Server-Computing
- Netzwerk-, Telekommunikations- und Basisstation-Netzteile
- Regelung des Wandtransformators
- Robotik
- High-End-Hobbyelektronik: Ferngesteuerte Autos, Flugzeuge und Drohnen
- Batteriemanagementsysteme
- Elektrowerkzeuge
- Verkaufs-, Geld- und Spielautomaten
Dazugehörige Evaluierungsboards
Vishay SiC47x microBUCK®-Evaluierungsboards
Development Tools - Leistungsmanagement-IC für SiC47x synchrone Abwärtsregler.

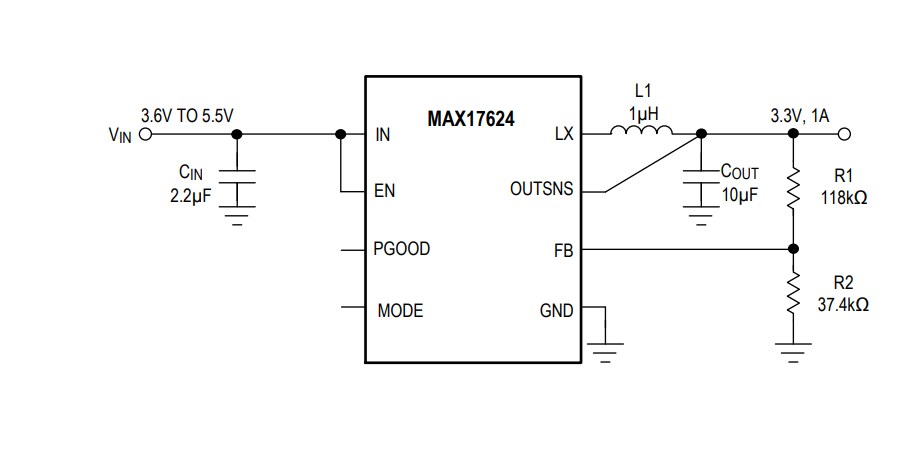

TYPISCHE APPLIKATIONS-SCHALTUNG
FUNKTIONALES BLOCKDIAGRAMM
SCHALTPLAN
