Vishay Semiconductors SE45124/SE50124 SMD-Hochspannungs-Gleichrichter

SE45124/SE50124 Hochspannungs-Gleichrichter zur Oberflächenmontage (SMD) von Vishay Semiconductors zeichnen sich durch eine hervorragende Wärmeableitung und eine hohe Stoßstrombelastbarkeit aus. Diese Bauteile verfügen über eine Spitzensperrspannung (VRRM) von 1.200 V und einen durchschnittlichen Durchlassstrom (IF(AV)) von 45 A (SE45124) oder 50 A (SE50124). SE45124/SE50124 SMD-Hochspannungs-Gleichrichter von Vishay Semiconductors werden als Flywheel-Dioden für Hochleistungsmotoren in Elektro- und Hybridfahrzeugen, in ein- oder dreiphasigen Brückengleichrichtungs-Schaltungen und als Hochspannungs-Blockdioden verwendet.

Merkmale

  • Ausgezeichnete Wärmeableitung
  • Oxid-Planar-Chip-Sperrschicht
  • Hohe Stoßstrombelastbarkeit
  • Extrem niedrige Durchlassleitung
  • Hohe Sperrschichttemperaturbeständigkeit
  • Hohe ESD-Fähigkeit
  • Hohe Avalanche-Fähigkeit
  • Entspricht MSL 1 gemäß J-STD-02, LF, maximaler Spitzenwert von +245 °C
  • AEC-Q101-qualifiziert

Applikationen

  • Flywheel-Dioden für Hochleistungsmotoren in Elektro- und Hybridfahrzeugen
  • Ein- oder dreiphasigen Brückengleichrichtungs-Schaltungen
  • Hochspannungs-Blockdioden

Technische Daten

  • Durchlassstrom [IF(AV)] von 45 A (SE45124) oder 50 A (SE50124)
  • Spitzensperrspannung (VRRM) 1.200 V
  • Maximale Spitzensperrspannung (IFSM) von 700A
  • Rückstrom (IR) (VR = 800 V, TJ = 125 °C beträgt 10 μA
  • Durchlassspannung (VF)
    • SE45124 - 1,05 V (typisch) (IF = 45 A, TA = +125 °C)
    • SE50124 - 1,08 V (typisch) (IF = 50 A, TA = +125 °C)
  • +175°C TJ (max.)
  • DO-218AB-Gehäuse
  • Einzelschaltungs-Konfiguration
  • Die Formmasse entspricht der Brennbarkeitsklasse UL 94V-0
  • Basis P/N-M3 ist halogenfrei, RoHS-konform und von handelsüblicher Qualität
  • Die Basis P/NHM3 ist halogenfrei, RoHS-konform und AEC-Q101-qualifiziert
  • Die Anschlüsse sind mattverzinnte Leitungen und gemäß J-STD-002 und JESD22-B102 lötbar
  • Bauteile mit den Suffixen M3 und HM3 erfüllen den JESD- Prüfung der Klasse 201 der Klasse 2 (Whisker-Test).
  • Die Polarität ist gekennzeichnet

Schaltungsdiagramm

Schaltplan - Vishay Semiconductors SE45124/SE50124 SMD-Hochspannungs-Gleichrichter

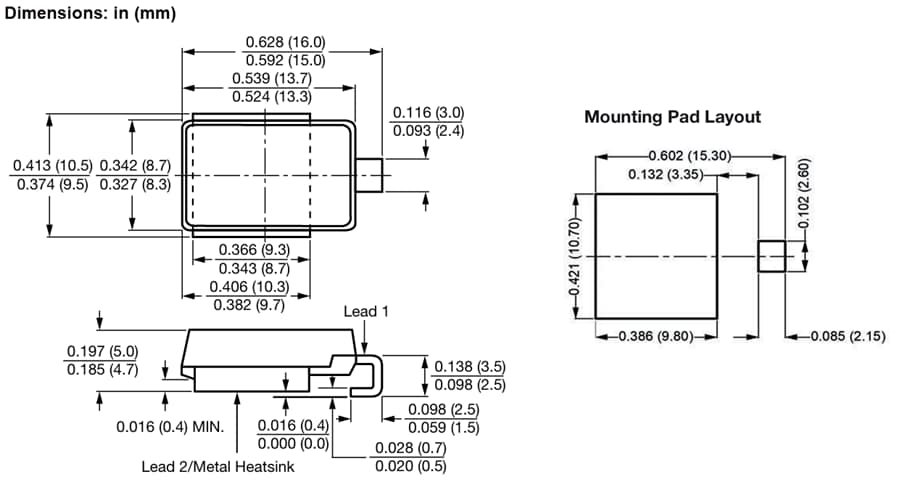

Abmessungen

Technische Zeichnung - Vishay Semiconductors SE45124/SE50124 SMD-Hochspannungs-Gleichrichter
