AMD / Xilinx Zynq® UltraScale+ RFSoC ZCU208 Evaluierung

Das AMD/Xilinx Zynq^® UltraScale+™ RFSoC ZCU208 Evaluierungskit ist eine ideale HF-Testplattform für sowohl die einsatzbereite Evaluierung als auch die hochmoderne Applikationsentwicklung. Das Zynq UltraScale+ RFSoC ZU48DR enthält einen 14-Bit 5GSPS ADCS, acht 14-Bit-10GSPS-DACS und acht SD-FEC-Cores (Soft-Decision Forward Error Correction). Diese SD-FEC-Cores sind für den schnellen Einstieg in HF-Applikationen ausgelegt. Dieses RFSoC ZCU208 Evaluierungskit enthält eine Kombination aus Arm^®Cortex^®-A53 und Cortex-R5 programmierbarer UltraScale+-Logikschaltung und der höchsten Signalverarbeitungsbandbreite in einem Zynq UltraScale+-Bauteil. Diese Kombination macht das ZCU208 ES1-Evaluierungskit zur umfassendsten HF-Analog-Digital-Signalketten-Prototyping-Plattform.

Dieses Kit wird bei einem Betriebstemperaturbereich von 0 °C bis +45 °C betrieben und bei einem Lagertemperaturbereich von -25 °C bis +60 °C gelagert. Zu den typischen Applikationen gehören Luft-/Raumfahrt und Verteidigung, Prüfung und Messung, Kabelzugang und andere drahtlose Applikationen.

Merkmale

Umfassendes Development Tool und IP:
- Zynq UltraScale+ RFSoC Gen 3 ZU48DR auf dem ZCU208
- Vollständige Sub-6-GHz mit erweiterter mmWave- und Multiband-Unterstützung
- Integrierte direkte HF-Abtastung ermöglicht ein HF-Design im digitalen Bereich
- Integrierte direkte HF-Abtastung ermöglicht ein HF-Design im digitalen Bereich
- 8 x 5-GS/s-HF-ADCs mit 14-Bit-Auflösung
- 8 x 10-GS/s-HF-DACs mit 14-Bit-Auflösung
- 8 x SD-FEC-Cores

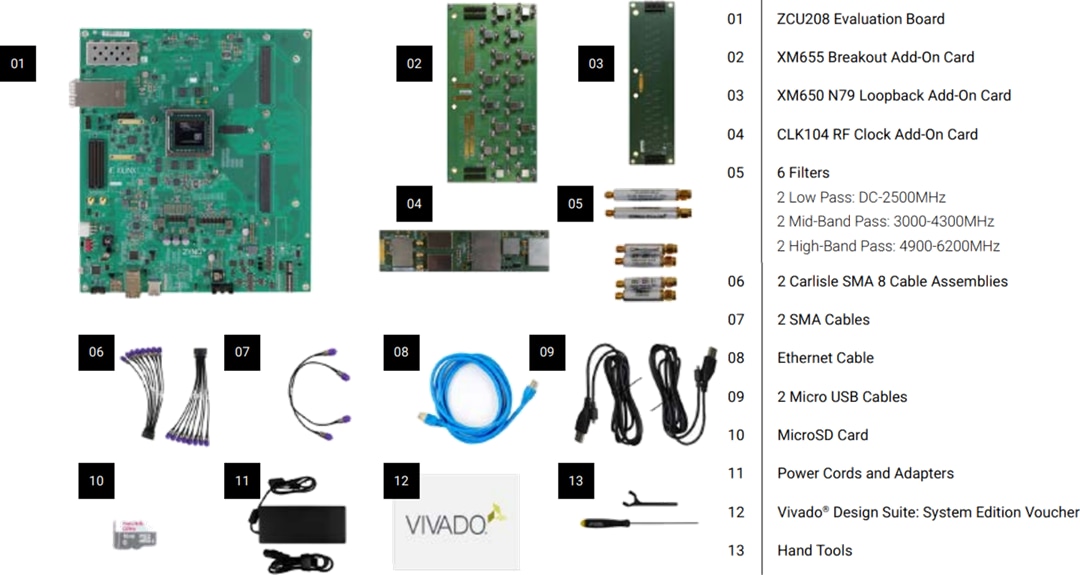

Im Lieferumfang enthaltene Add-on-Karten für die Evaluierung und ein schnelles Prototyping:
- XM650 N79 Loopback-Add-on-Karte für eine schnelle einsatzbereite Evaluierung
- XM655 Breakout-Add-on-Karte für ausführliche Leistungsmessungen
- CLK104 HF-Takt-Add-on-Karte für interne und externe Referenztaktung

Bietet flexible I/O-Optionen:
- FPGA-Mezzanine-Karte (FMC+) mit 12 x 33-GBit/s-Transceivern und 34 benutzerdefinierten I/O-Differentialsignalen
- 2 x RFMC2.0 400-Pin-18-GBit/s-Schnittstellen
- 2 x 2 SFP28 Schnittstellen für 4 SFP-/SFP+-/zSFP+-/SFP28-Module
Umfassendes Development Tool und Tool-IP:
- Programmierbare Konfigurationen mit Vivado Design-Suite und IP
- HF-Datenwandler-Evaluierungstool und HF-Leistungsvorteil-Tool
- Referenzdesigns und Board-Tool für eine schnelle Entwicklung

Applikationen

Wireless:
- 5G-mmWave-Zwischenfrequenz(ZF)-Transceiver
- Massiver 5G-Sub-GHz-MiMO-Funk
- Fester drahtloser Zugriff
- Softwarebasierter Funk
- Mikrowellen-Backhaul
Kabelzugang:
- Fern-PHY für DOCSIS 3.1 und 4.0

Luft-/Raumfahrt und Verteidigung:
- Digital-Phased-Array-Radar
- Terrestrische Satellitenkommunikation
Prüf- und Messverfahren:
- Spektrumanalysatoren
- Hochgeschwindigkeits-HF-Tester
