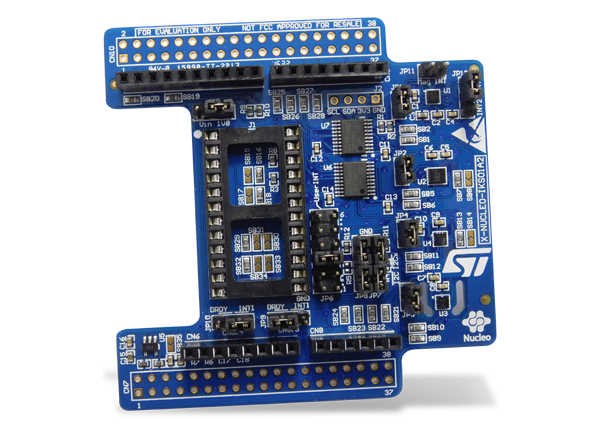

STMicroelectronics X-NUCLEO-IKS01A2 Erweiterungsboard

Das STMicroelectronics X-NUCLEO-IKS01A2 Erweiterungsboard ist ein Bewegungs-MEMS- und Umgebungssensor-Erweiterungsboard für den STM32 Nucleo. Das Board ist mit dem Arduino UNO R3-Steckverbinder-Layout ausgestattet. Das Board ist rund um den LSM6DSL 3D-Beschleunigungsmesser und das 3D-Gyroskop, den LSM303AGR 3D-Beschleunigungsmesser und das 3D-Magnetometer, den HTS221 Feuchte- und Temperatursensor und den LPS22HB Drucksensor entwickelt. Die X-NUCLEO-IKS01A2 Schnittstellen sind über den I²C-Pin mit dem STM32 Mikrocontroller mit der Möglichkeit den I²C-Standard-Anschluss zu ändern, verbunden.

Merkmale

  • LSM6DSL: On-Board-3D-MEMS-Beschleunigungsmesser (±2/±4/±8/±16 g) und 3D-Gyroskop (±125/±245/±500/±1.000/±2.000 dps)
  • LSM303AGR 3D-MEMS-Beschleunigungsmesser (±2/±4/±8/±16 g) und 3D-MEMS-Magnetometer (±50 Gauss)
  • LPS22HB MEMS-Drucksensor, 260 bis 1.260 hPa absolutes digitales Ausgangsbarometer
  • HTS221: Kapazitiver digitaler Sensor für relative Feuchtigkeit und Temperatur
  • DIL24-Sockel für zusätzliche MEMS-Adapter und weitere Sensoren
  • Kostenlose umfassende Entwicklungs-Firmware-Bibliothek und Beispiele für alle mit der STM32Cube-Firmware kompatiblen Sensoren
  • I²C-Sensor-Hub-Funktionen auf dem LSM6DSL verfügbar
  • Kompatibel mit STM32 Nucleo-Boards
  • Ausgestattet mit Arduino UNO R3-Steckverbinder
  • RoHS-konform

Layout

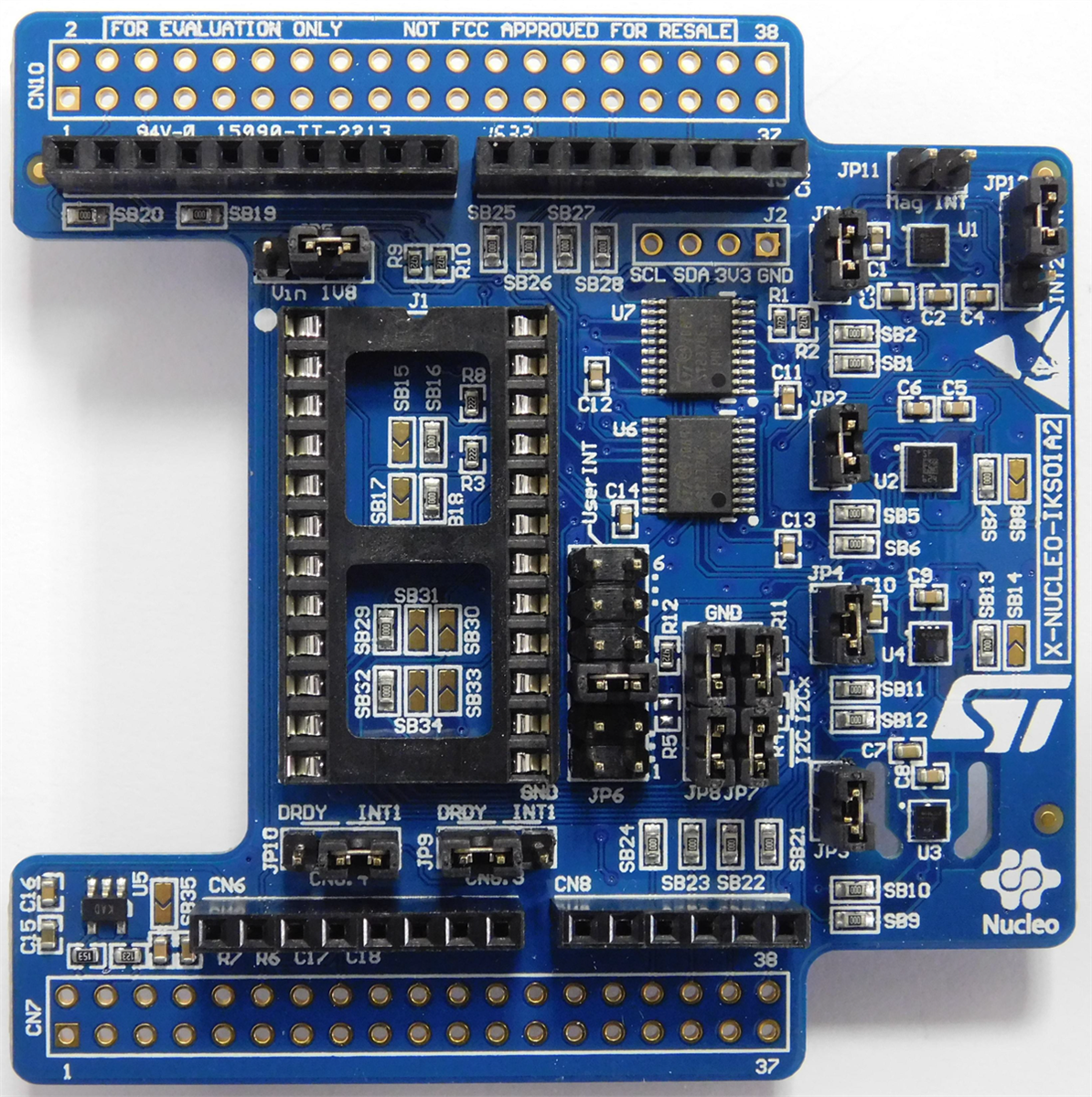

Schaltungsanordnung - STMicroelectronics X-NUCLEO-IKS01A2 Erweiterungsboard
