Texas Instruments CC3230S/CC3230SF Drahtlose SimpleLink™ Wi-Fi®-MCUs
Die drahtlosen SimpleLink™ Wi-Fi® Mikrocontroller (MCUs) CC3230S/CC3230SF von Texas Instruments bieten 256 KB RAM, IoT-Netzwerksicherheit, Geräteidentität/Schlüssel sowie Sicherheitsfunktionen auf MCU-Ebene wie Verschlüsselung des Dateisystems, Verschlüsselung der Benutzer-IP (MCU-Image), Secure Boot und Debug-Sicherheit. Die Variante CC3230SF integriert zusätzlich zum 256-KB-RAM einen benutzerdefinierten, ausführbaren Flash-Speicher von 1 MB. Diese Bauteile vereinfachen IoT-Designs (Internet of Things) mit einem drahtlosen Wi-Fi CERTIFIED™ Mikrocontroller. Die SimpleLink Wi-Fi CC330S/CC3230SF-Produktfamilie von Texas Instruments ist eine SoC-Lösung (System-on-Chip), die zwei Prozessoren in einem einzigen Chip integriert.
Merkmale

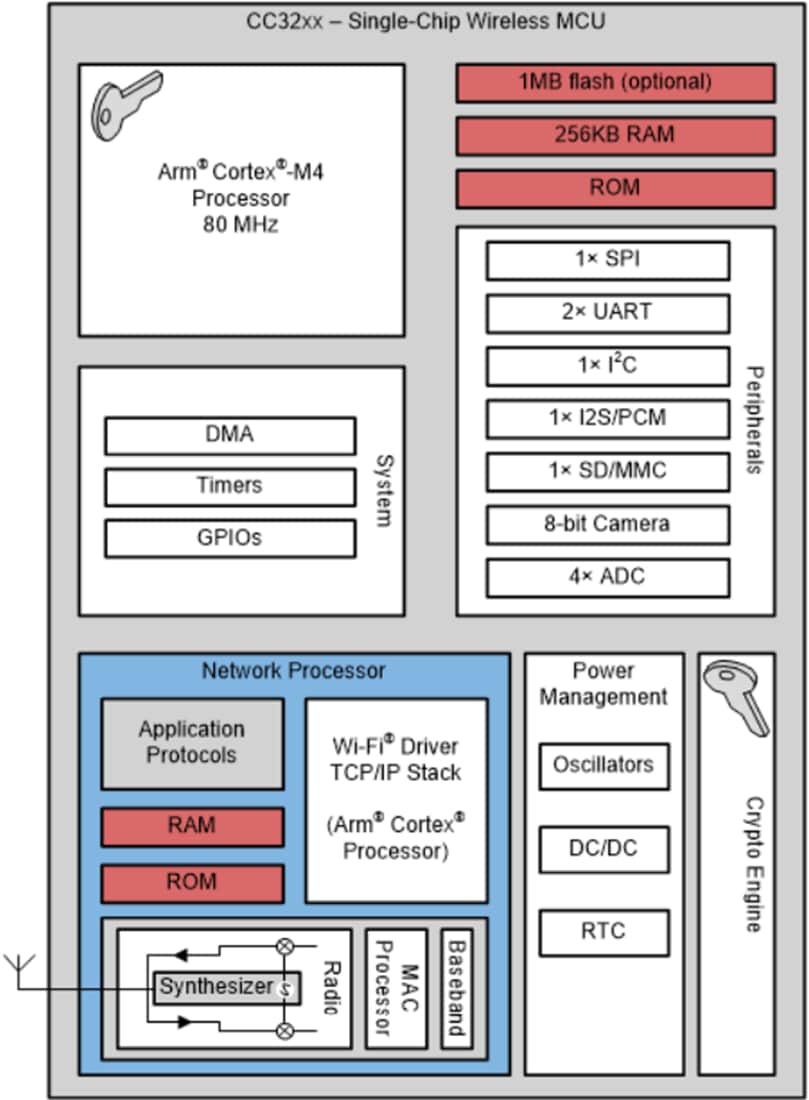

System-on-Chip (SoC) mit Multi-Core-Architektur
Mehrschichtige Sicherheitsfunktionen, die Entwickler beim Schutz von Identitäten, Daten und der Software-IP unterstützen
Stromsparende Modi für batteriebetriebene Applikationen
Koexistenz mit BLE-Funkgeräten (CC13x2/CC26x2)
Netzwerk-unterstütztes Roaming
Industrietemperatur: -40 °C bis +85 °C
Wi-Fi CERTIFIED gemäß Wi-Fi Alliance®
Applikations-Mikrocontroller-Subsystem
ARM® Cortex®-M4-Core bei 80 MHz
Benutzerdedizierter Speicher
256 KB RAM
Optionaler ausführbarer Flash von 1 MB
Umfassender Satz von Peripherien und Timern
27 I/O-Pins mit flexiblen Multiplexing-Optionen
UART, I2 S, I2 C, SPI, SD, ADC, parallele 8-Bit-Schnittstelle
Timer und PWM
WLAN-Netzwerkprozessor-Subsystem
WLAN-Core
802.11b/g/n 2,4 GHz
Modi
Zugangspunkt (AP)
Station (STA)
Wi-Fi Direct®
Sicherheitsbranche
WEP
WPA™/WPA2™ PSK
WPA2-Enterprise
WPA3™ persönlich
Internet- und Applikationsprotokolle
HTTPS-Server, mDNS, DNS-SD, DHCP
IPv4- und IPv6-TCP/IP-Stapel
16 BSD-Sockel (vollständig gesicherte TLS v1.2 und SSL 3.0)
Integriertes Leistungsmanagement-Subsystem
Konfigurierbare stromsparende Profile (immer eingeschaltet, intermittierend verbunden, markiert)
Fortschrittliche stromsparende Modi
Integrierte DC/DC-Regler
Mehrschichtige Sicherheitsfunktionen
Separate Ausführungsumgebungen
Netzwerksicherheit
Bauteil-Identität und -Schlüssel
Kryptografische Hardware-Beschleuniger-Engines (AES, DES, SHA/MD5, CRC)
Sicherheit auf Applikationsebene (Verschlüsselung, Authentifizierung, Zugriffskontrolle)
Erste sichere Programmierung
Software-Manipulationserkennung
Sicheres Booten
Zertifikatsregistrierungsanforderung (Certificate Signing Request, CSR)
Eindeutiges Schlüsselpaar pro Gerät
Applikationsdurchsatz
16 MBit/s UDP, 13 MBit/s TCP
72 MBit/s Spitze
Leistungsmanagement-Subsystem
Die integrierten DC/DC-Wandler unterstützen eine große Palette von Versorgungsspannungen:
Großer 2,1 V bis 3,6 V VBAT Spannungsmodus
VIO ist immer mit VBAT verbunden
Erweiterte Stromsparmodi
Abschaltung: 1 µA, Ruhezustand: 4,5 µA
Stromsparender Tiefschlaf (LPDS): 120 µA
Leerlauf verbunden (MCU in LPDS): 710 µA
RX-Verkehr (MCU aktiv): 59 mA
TX-Verkehr (MCU aktiv): 223 mA
WLAN-TX-Leistung
18,0 dBm bei 1 DSSS
14,5 dBm bei 54 OFDM
WLAN-RX-Empfindlichkeit
-96 dBm bei 1 DSSS
-74,5 dBm bei 54 OFDM
Taktquelle
40,0-MHz-Quarz mit internem Oszillator
32,768-kHz-Quarz oder externe RTC
RGK-Gehäuse
64-Pin-VQFN-Gehäuse (Very Thin Quad Flat Non-Leaded, VQFN) von 9 mm x 9 mm mit einem Rastermaß von 0,5 mm
Das Bauteil unterstützt das SimpleLink MCU-Plattform-Entwickler-Ökosystem
Applikationen
Für IoT-Applikationen, beispielsweise
Gebäude- und Heimautomatisierung
HVAC-Systeme und Thermostate
Videoüberwachung, Videotürklingeln und stromsparende Kameras
Gebäudesicherheitssysteme und E-Schlösser
Rauchmelder
Wasserleck-Detektor
Haushaltsgeräte
Asset-Tracking
Fabrikautomatisierung
Medizin und Gesundheitswesen
Netzinfrastruktur

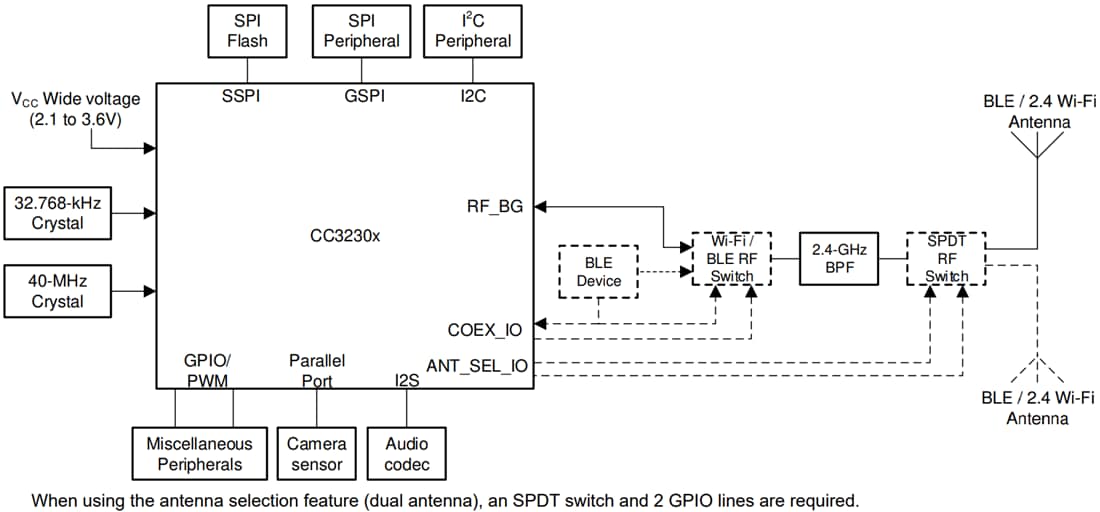

Funktionales Blockdiagramm
