TI TPS65198 13-Channel Level Shifter

TI TPS65198 13-Kanal Level Shifter

Der Texas Instruments TPS65198 13-CKanal Level Shifter bietet eine integrierte Level Shifter-Lösung, die in erster Linie für TV- und Monitoranwendungen mit Gate-in-Panel (GIP) Technologie gedacht ist. Der TI TPS65198 13-Kanal Level Shifter mit Op-Amp besitzt eine eingebaute Zustandsmaschine, die 12 Ausgangssignale generiert von den 5 Eingangssignalen, die der Timing Controller (T-CON) bietet. Der TI TPS65198 generiert außerdem ein Signal, um den Displaypanel bei Abschalten zu entlasten und einen High-Speed-Operational Amplifier zur Pufferung der VCOM-Systemspannung. Level Shifter-Ausgänge werden in einen sicheren Zustand (VGL) forciert während abnormaler Paneloperation, die vom T-CON mithilfe der EO- und GST-Signale angezeigt wird.

Features
  • Sechs CLK-Ausgänge
  • VST- und RESET-Ausgänge
  • ODD- und EVEN-Ausgänge
  • VGH_F- und VGH_R-Ausgänge
  • Panel-DISCHARGE-Ausgang
  • Unterstützt Vorwärts- und Rückwärtsbetrieb
  • Erkennung abnormalen Betriebs
  • Unterstützt alle Bildschirmauflösungen
  • High-Speed Op Amp
  • 28-Pin 4×4 mm QFN-Gehäuse
Anwendungen
  • LCD-TVs mit GIP-Technologie
  • LCD-Monitore mit GIP-Technologie

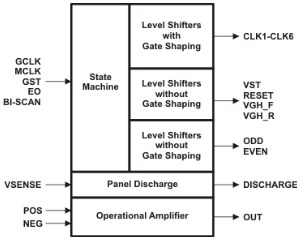

Funktionales Blockdiagramm
Functional Block Diagram
  • Texas Instruments
