Die isolierten Schaltertreiber TPSI3052/TPSI3052-Q1 vonTexas Instruments sind vollständig integriert, wenn sie mit externem Leistungsschalter kombiniert werden, und bilden so ein vollständig isoliertes Halbleiterrelais (SSR). Mit einer Nenn-Gate-Treiberspannung von 15 V mit Quellen- und Senken-Spitzenstrom von 1,5/3,0 A kann eine große Vielfalt externer Leistungsschalter ausgewählt werden, wodurch eine große Auswahl an Applikationen abgedeckt werden können. Das Bauelement TPSI3052/TPSI3052-Q1 erzeugt aus der von seiner Primärseite empfangenen Leistung seine eigene sekundäre Vorspannungsversorgung, sodass keine isolierte sekundäre Vorspannungsversorgung erforderlich ist. Darüber hinaus kann das Bauelement TPSI3052/TPSI3052-Q1 optional eine externe unterstützende Schaltung für verschiedene Applikation mit Strom versorgen. Die Bauteile TPSI3052-Q1 sind gemäß AEC-Q100 für Fahrzeuganwendungen qualifiziert.

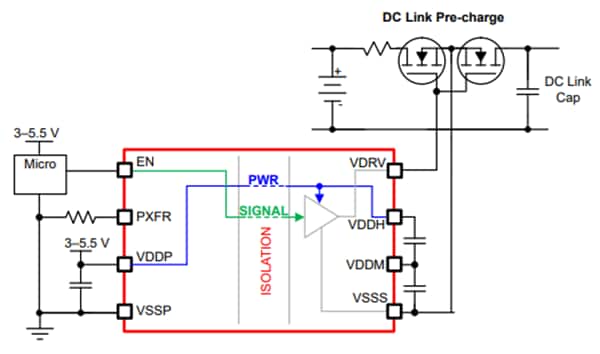

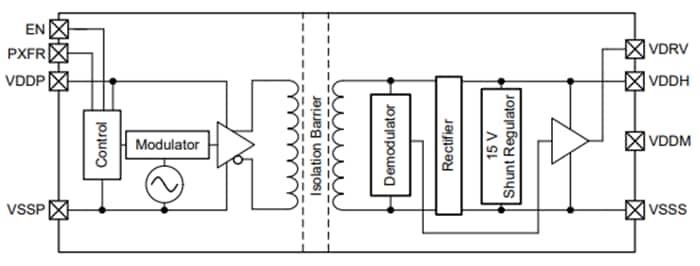

Merkmale
Keine isolierte Sekundärversorgung erforderlich
Steuert externe Leistungstransistoren oder SCRs
5 kVRMS verstärkte Isolierung
15 V Gate-Ansteuerung mit Quellen- und Senken-Spitzenstrom von 1,5 A/3 A
Versorgung von bis zu 50 mW für externe Hilfsschaltungen
Unterstützt AC- oder DC-Schaltung
Unterstützt Zwei- oder Dreidraht-Modi
Funktionale Sicherheit:
Dokumentation zur Unterstützung des Designs von funktionalen Sicherheitssystemen ist verfügbar
Sieben Stufen der Leistungsübertragung und des Widerstands wählbar
AEC-Q100-qualifiziert für Fahrzeuganwendungen:
-40 bis 125°C, TA-Temperatur Klasse 1
Sicherheitsbezogene Zulassungen
Geplant: 7071VPK verstärkte Isolierung gemäß DIN EN IEC 60747-17 (VDE0884-17)
Geplant: 5 kVRMS Isolierung für 1 Minute gemäß UL 1577
